Удаленное управление и мониторинг через web-интерфейс

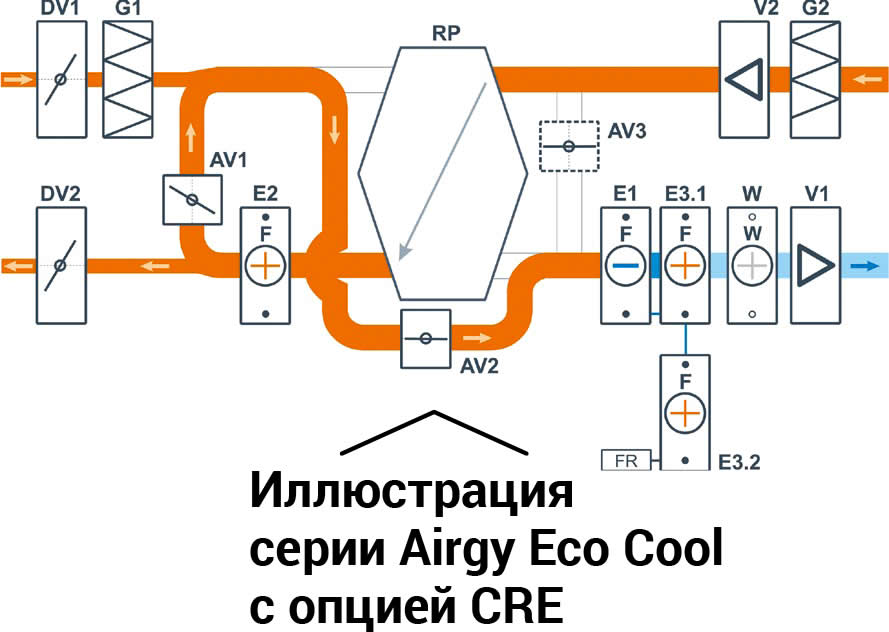

СТРУКТУРНАЯ СХЕМА

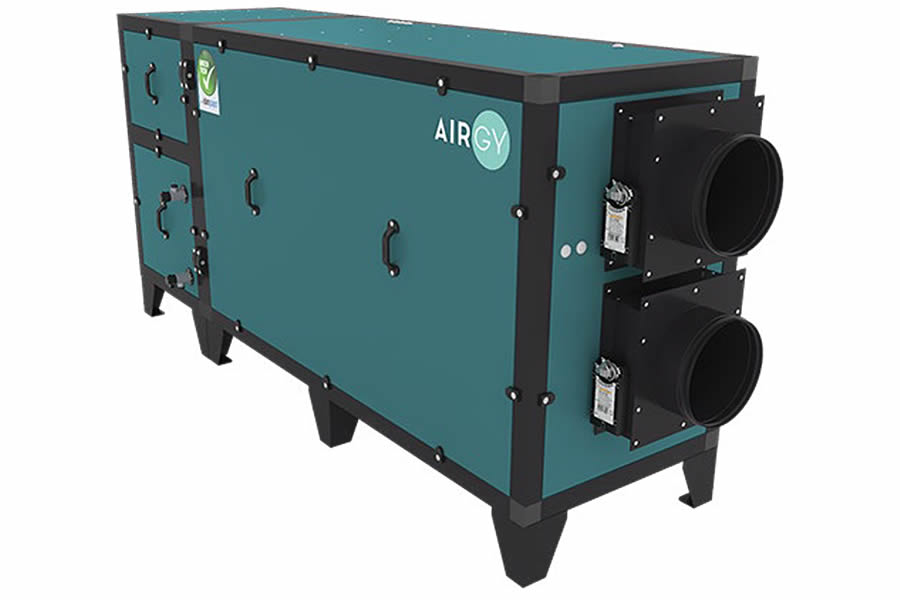

ПРЕИМУЩЕСТВА ВЕНТУСТАНОВОК AIRGY
Оптимизированная структурная схема позволила снизить энерго-
потребление airgy на 25% (сравниваются серии ECO PRO / POOL PRO
И ECO RP / AQUA POOL RP). Достигается это за счет применения техни-
ческих решений, уменьшающих энергопотребление:
01 – УПРАВЛЕНИЕ ПО АБСОЛЮТНОМУ ВЛАГОСОДЕРЖАНИЮ ВОЗДУХА.
Снижение влажности воздуха в бассейне, в первую очередь, направлено на предотвращение образования
конденсата на холодных поверхностях. Автоматика вентустановок серии Eco рассчитывает безопасное вла-
госодержание воздуха в помещении по «точке росы», управляя заданным значением влажности воздуха. Это
предотвращает избыточное осушение, экономя тепловую и электрическую энергию.
02 – СНИЖЕНИЕ ЭНЕРГОПОТРЕБЛЕНИЯ ВЕНТИЛЯТОРОВ ЗА СЧЕТ ПЛАВНОГО ИЗМЕНЕНИЯ РАСХОДА ВОЗДУХА.
В моделях Breezart вентиляторы поддерживают фиксированный расход воздуха (CAV), устанавливаемый
на этапе пуско-наладки отдельно для Рабочего и Дежурного режимов. В сериях Eco изменение производи-
тельности происходит плавно в зависимости от параметров воздуха (отклонения температуры и влажности
воздуха от заданных значений). Это позволяет снизить среднее энергопотребление вентиляторов.
03 – УМЕНЬШЕНИЕ ЭНЕРГОПОТРЕБЛЕНИЯ ЗА СЧЕТ БОЛЕЕ ТОЧНОГО УПРАВЛЕНИЯ ПОДМЕСОМ НАРУЖНОГО ВОЗДУХА.
В вентустановках Breezart меняется степень открытия наружных клапанов: зимой – минимум (подача свежего воздуха по санитарным нормам), летом – максимум, в межсезонье – среднее значение, рассчитанное
автоматикой по параметрам воздуха. В моделях же серии Eco подается ровно столько наружного воздуха,
сколько необходимо для ассимиляции влагоизбытков (но не ниже санитарной нормы). Такое управление ис-
ключает избыточную подачу наружного воздуха, на обработку которого затрачивалась бы дополнительная
энергия (тепловая и электрическая).
04 – ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ РЕКУПЕРАТОРА.
Вентустановки серии Eco имеют оптимизированную структурную схему, благодаря которой увеличивается
количество тепла возвращаемого через рекуператор (температура выбрасываемого наружу воздуха ниже,
а подаваемого в помещение – выше).
05 – ВЫСОКИЙ КПД КОМПРЕССОРА ВО ВСЕМ ДИАПАЗОНЕ ТРЕБУЕМОЙ ПРОИЗВОДИТЕЛЬНОСТИ.
В моделях Eco Pro от 2700 типоразмера используется спиральные компрессоры Digital Scroll переменной
производительности в комплекте с электронным терморегулирующим вентилем (ТРВ). Такое решение позволяет сохранять высокий КПД теплового насоса во всем диапазоне производительности за счет оптимизации
параметров холодильного цикла.
В моделях Eco используются перегородки и заклепки из нержавеющей стали, улучшенная фурнитура. Штатно
устанавливается опция WT (Т воздуха по Т воды).
ОСНОВНЫЕ ФУНКЦИИ:
Рециркуляция. Обеспечивает постоянную подвижность воздуха для исключения выпадения конденсата на холодных поверхностях ограждающих конструкций (окна, наружные стены).
Вентиляция. Подмес к рециркуляционному каналу свежего приточного воздуха и выброс отработанного воздуха наружу. Количество приточного / вытяжного воздуха автоматически регулируется
в зависимости от времени года и режима работы вентустановки.
Осушение. Позволяет поддерживать заданный уровень влажности воздуха в помещении бассейна.
Осушение производится регулируемой подачей наружного воздуха с низким влагосодержанием и/
или холодильной машиной (в режиме охлаждения).
Охлаждение. Вентустановка может кондиционировать воздух с помощью встроенной холодильной
машины, в том числе с дополнительным водоохлаждаемым или выносным конденсатором, а также
управлять внешним ККБ.
Нагрев с рекуперацией. Вентиляционная установка имеет двухступенчатую систему рекуперации
тепла: противоточный рекуператор и тепловой насос. Пластинчатый полипропиленовый рекуператор с тепловой эффективностью 60%…90% (в зависимости от модели и исполнения) специально
разработан для эксплуатации в условиях агрессивной среды. При необходимости воздух догревается водяным калорифером или тепловым насосом.
Переключение Рабочего / Дежурного режимов. Вентустановка может работать в одном из двух
режимов: Рабочем, когда в бассейне есть люди, и Дежурном, когда бассейн не эксплуатируется.
В Дежурном режиме прекращается подача наружного воздуха и снижается скорость вентиляторов,
уменьшая уровень шума и энергопотребление. Благодаря использованию вентиляторов серии EC
достигается максимальная экономия энергии. Переключать режимы можно вручную с пульта или
выключателя (как свет), по таймеру или датчику движения.
CAV режим. Вентустановка поддерживает постоянный расход притока и вытяжки. При загрязнении фильтров расход воздуха и баланс приток-вытяжка не изменяются.
Воздушное отопление. Позволяет с высокой точностью поддерживать температуру воздуха с помощью как водяного нагревателя, так и теплового насоса – это существенно снижает испарение
воды, предотвращает конденсацию влаги и возможность охлаждения воздуха ниже температуры
воды.
А также автоматический сдвиг уставки температуры воздуха в помещении в зависимости от температуры воды (опция), автоматический сдвиг уставки влажности воздуха в помещении в зависимости от времени года, возможность работы с конденсационным котлом и другие функции
для экономии энергии.
АЛГОРИТМЫ РАБОТЫ ВЕНТУСТАНОВКИ

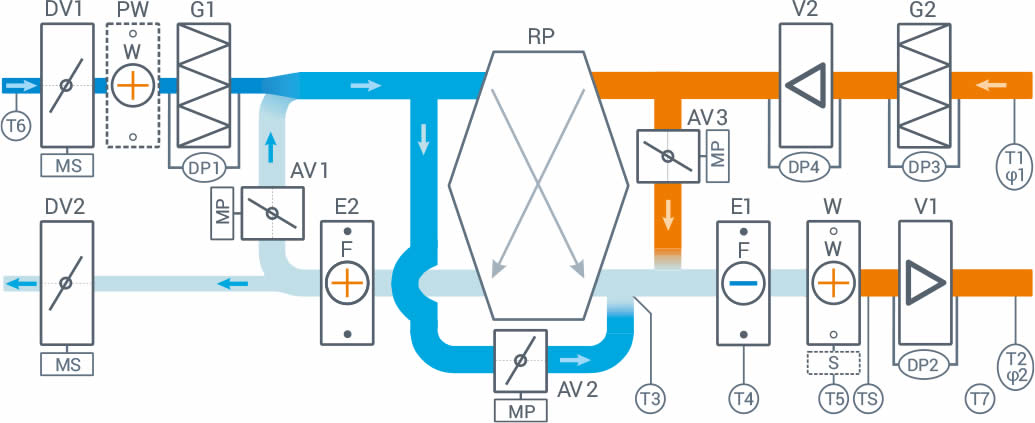

ПРЯМОТОК (100% ПОДАЧА НАРУЖНОГО ВОЗДУХА)
для всех установок со встроенным охладителем (серии Cool) или с опциями СН, CF/CW, CE/CQ, CXE и CRE.
Внимание! На схемах для упрощения не показаны датчики и другие вспомогательные элементы. Полная структурная схема вентиляционной установки будет приведена в документации.
Если требуется охлаждение и/или осушение воздуха в помещении, включается встроенная холодильная машина в реверсивном режиме (при наличии опции CH / CE / CQ) или же внешний ККБ/чиллер (при наличии
опции CF / CW).
В рабочем режиме вентустановка переходит на прямоток (100% подачу наружного воздуха), клапаны DV1
и DV2 полностью открыты, клапан AV1 закрыт. Клапан AV3 (при наличии) также закрыт. Вентиляторы переключаются на заданную максимальную скорость. Рекуператор отключен: в приточном канале открыт
клапан байпаса AV2. Тепловой насос отключен. Подаваемый в помещение воздух охлаждается/осушается
до заданных значений, водяной нагреватель включается по необходимости.
В этот же режим вентустановка переходит в Дежурном режиме, если влажность или температура воздуха
выходят за пределы уставки. Когда температура и влажность воздуха снижаются до заданных значений,
вентустановка возвращается в Дежурный режим без осушения.
Вентустановки с опцией CH при жаркой погоде работают в режиме прямотока с осушением воздуха холодильной машиной, однако если температура воздуха в помещении поднимается выше 32°С, то компрессор
отключается.

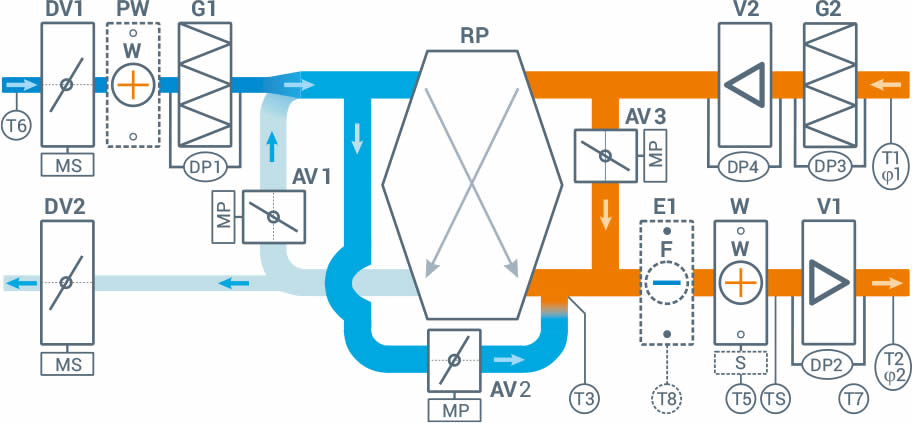

ЧАСТИЧНАЯ РЕЦИРКУЛЯЦИЯ, ОХЛАЖДЕНИЕ И КОНДЕНСАЦИОННОЕ ОСУШЕНИЕ
(ОПЦИЯ SR)
для всех серий с выносным конденсатором, опции CE/CQ, CXE, CF/CW, CRE
Внимание! На схемах для упрощения не показаны датчики и другие вспомогательные элементы. Полная структурная схема вентиляционной установки будет приведена в документации.
При высоком влагосодержании наружного воздуха вентустановка переходит на частичную рециркуляцию,
подавая наружный воздух по санитарным нормам.
Охлаждение и осушение воздуха происходит за счет встроенной холодильной машины, с последующим
нагревом приточного воздуха до заданной температуры. Тепло конденсации выбрасывается в атмосферу

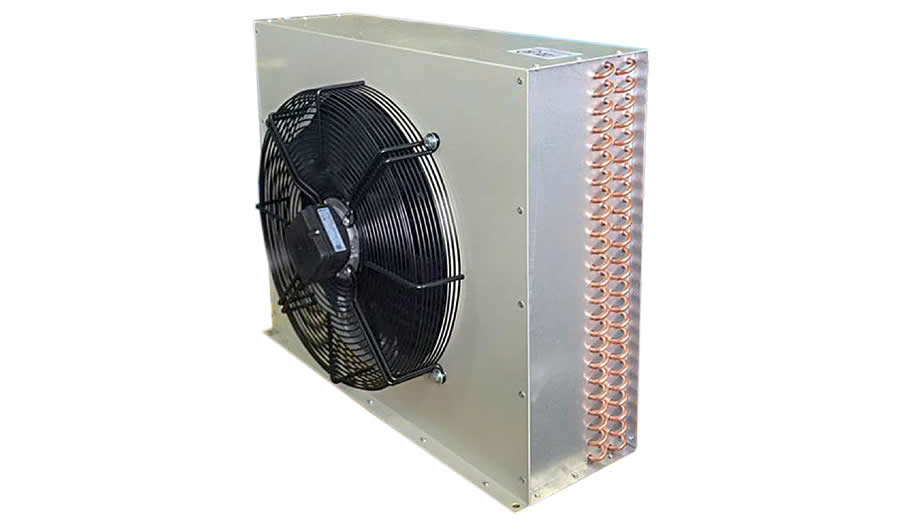

внешним воздушным конденсатором (опции CE / CQ или CXE) или ККБ/чиллером (опции CF / CW). Возможна
частичная утилизация тепла конденсации для нагрева воды в бассейне (опция PH).
СРАВНЕНИЕ СЕРИЙ ECO И POOL
СЕРИЯ
ECO PRO
POOL PRO
Процесс обработки воздуха
Прямая рекуперация тепла приточного и вытяжного воздуха
Плавное изменение расхода воздуха
в рабочем режиме, дежурный режим
Постоянная производитель- ность, переключение рабочий / дежурный режим
Холодопроизво- дительность (опция) / охлаждение
Переменная, в зависимости от нагрузки, совместима с инверторными ККБ
Постоянная, встроенная холодильная
машина или ККБ старт / стоп
Ассимиляционное осушение
Точный расчет и поддержание
требуемого расхода наружного воздуха
по ID-диаграмме
Подача наружного воздуха
по требованию, в зависимости
от влажности
Компрессоры
Спиральные компрессоры Digital Scroll
Старт / стоп
Опция WT — коррекция температуры воздуха по температуре воды
Штатно
Опция
Гарантия
5 лет
3 года
ПРЕМИАЛЬНАЯ ВЕНТИЛЯЦИЯ ДЛЯ БАССЕЙНА ПОД КЛЮЧ
ВЕНТИЛЯЦИЯ ОБЕСПЕЧИТ:
Контроль влажности Вентиляция удаляет избыточную влагу,
предотвращая образование конденсата
на стенах, потолке и окнах, что защищает
от плесени, грибка и разрушения материалов.
Высокое качество воздуха Система удаляет запахи и вредные вещества,
такие как хлор, и обеспечивает достаточный
приток свежего воздуха для комфортного
дыхания посетителей.
Защиту конструкций Вентиляция предотвращает разрушение строительных
материалов, вызванное постоянной высокой
влажностью и конденсатом, продлевая
срок службы здания.
Комфортные условия Поддерживает оптимальный микроклимат,
что важно для самочувствия людей,
особенно при нахождении
в помещении без одежды.
Поддержание чистоты воды Эффективная вентиляция способствует поддержанию чистоты и качества воды в бассейне.
