Удаленное управление и мониторинг через web-интерфейс.

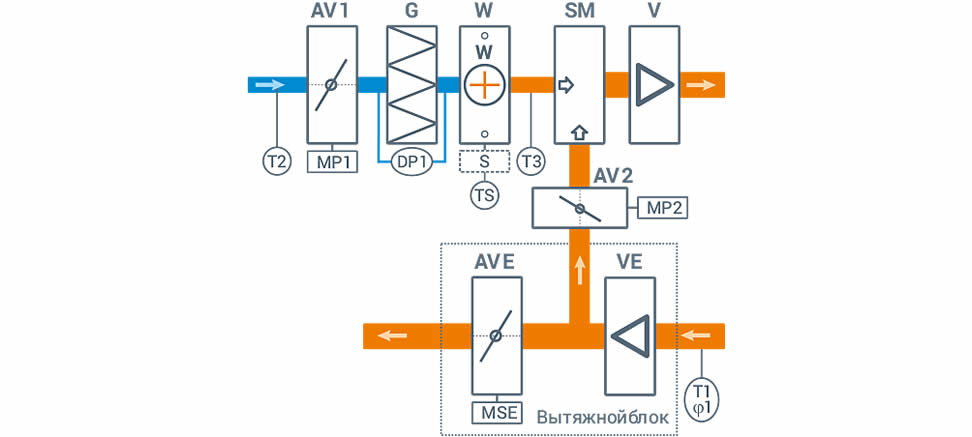

СТРУКТУРНАЯ СХЕМА

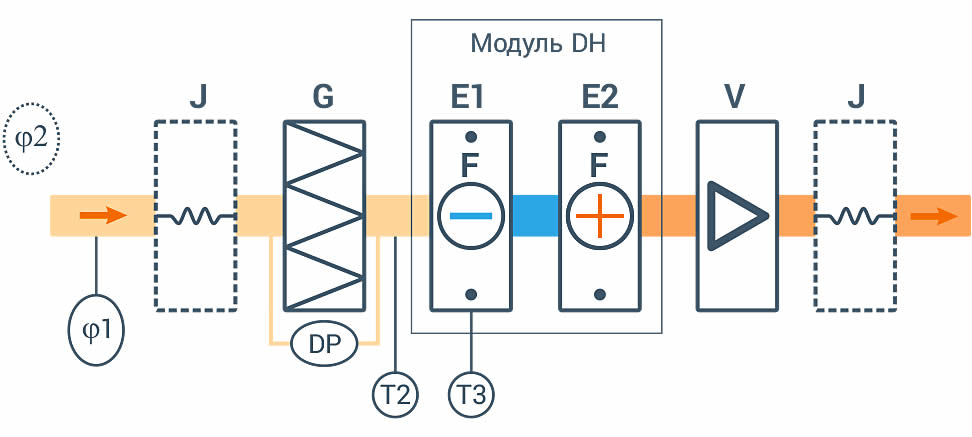

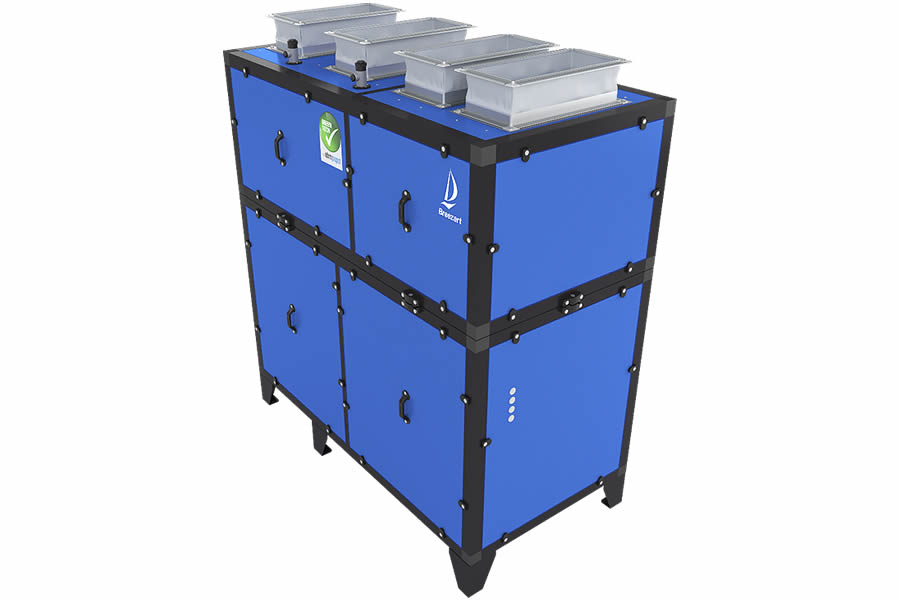

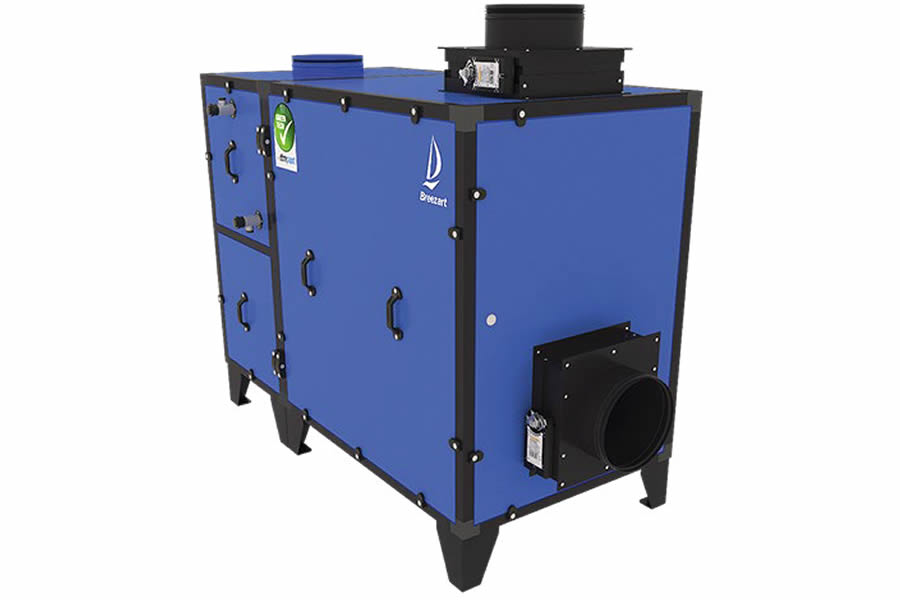

ОСУШИТЕЛЬ ВОЗДУХА POOL DRY
Pool Dry представляет собой канальный
осушитель с возможностью подмеса до 20%
наружного воздуха.
Когда влажность в вытяжном канале превышает
заданный уровень, включается компрессор для
осушения воздуха.
С помощью встроенного
в блок управления регулятора можно менять
заданную влажность.
Также возможно управление
осушителем при помощи опционального комнатного
гигростата или выключателя.
Осушители выпускаются в напольном исполнении
в 1000 – 3700 типоразмерах.
Модели 1000 и 2000 типоразмеров могут
изготавливаться в подвесном исполнении

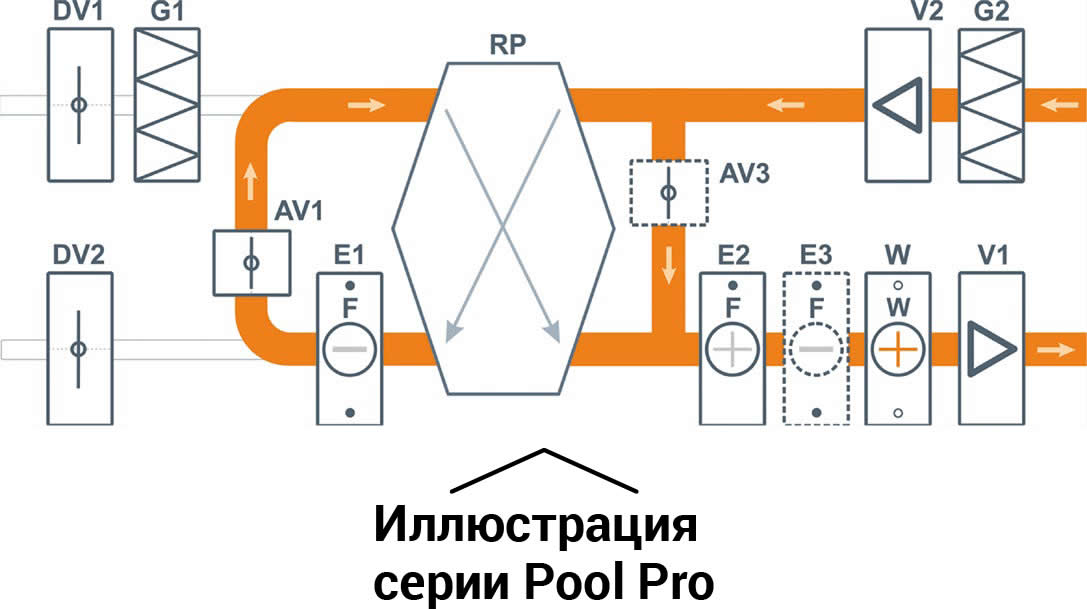

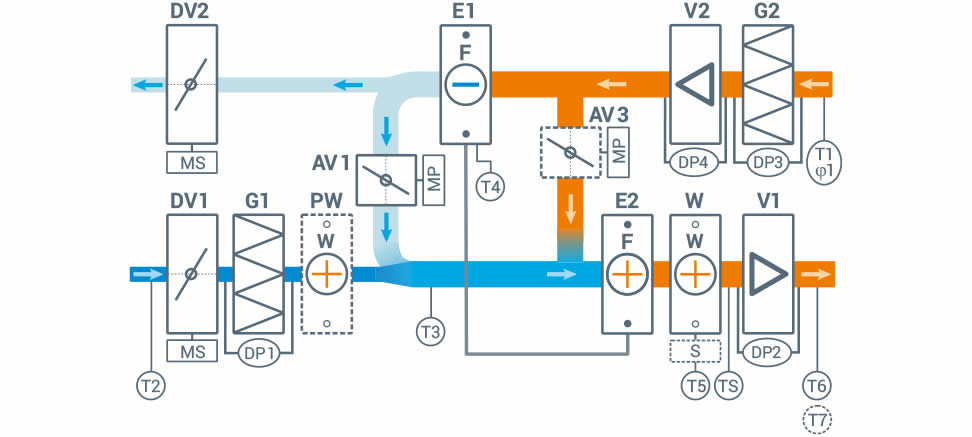

СТРУКТУРНАЯ СХЕМА

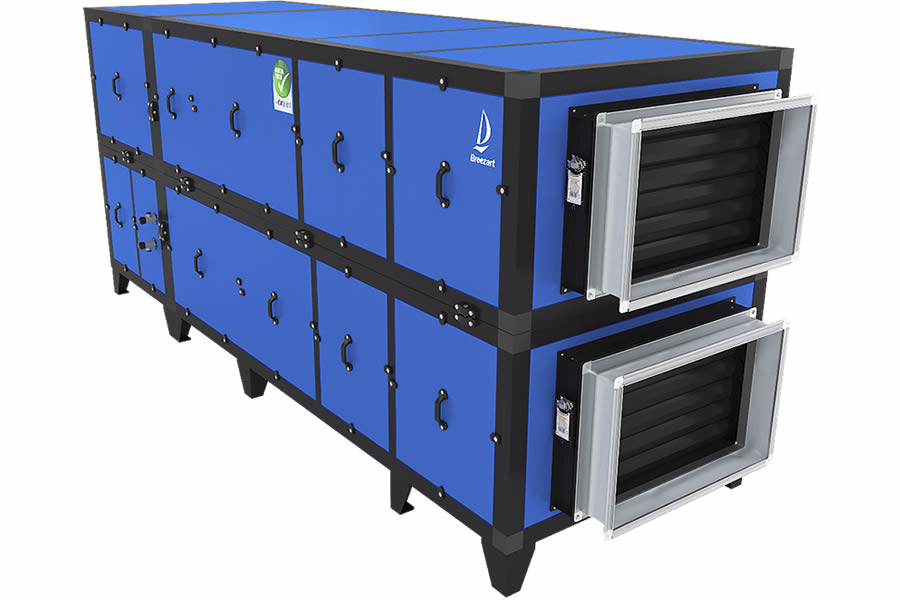

СЕРИЯ ВЕНТУСТАНОВОК POOL РАЗРАБОТАНА ДЛЯ ЗАЩИТЫ КОНСТРУКЦИИ ПОМЕЩЕНИЯ БАССЕЙНА И ОБЕСПЕЧЕНИЯ КОМФОРТНОГО МИКРОКЛИМАТА ДЛЯ ПОСЕТИТЕЛЕЙ ПРИ ЛЮБЫХ ПОГОДНЫХ УСЛОВИЯХ С МИНИМАЛЬНО ВОЗМОЖНЫМ РАСХОДОМ ЭНЕРГИИ.
Эти модели могут осушать, нагревать, вентилировать и охлаждать воздух. Осушение производится как дозированной подачей сухого наружного воздуха, так и с помощью конденсационного осушения.
Для средней полосы России может использоваться оборудование со встроенной холодильной машиной (кондиционером) для охлаждения и осушения приточного воздуха, кондиционирования помещения бассейна в летний период.
Но в регионах с жарким и влажным климатом для эффективной работы оборудования требуется специальная комплектация вентустановок.
ОСНОВНЫЕ ФУНКЦИИ:
Рециркуляция. Обеспечивает постоянную подвижность воздуха для исключения выпадения конденсата на холодных поверхностях ограждающих конструкций (окна, наружные стены).
Вентиляция. Подмес к рециркуляционному каналу свежего приточного воздуха и выброс отработанного воздуха наружу. Количество приточного / вытяжного воздуха автоматически регулируется
в зависимости от времени года и режима работы вентустановки.
Осушение. Позволяет поддерживать заданный уровень влажности воздуха в помещении бассейна.
Осушение производится регулируемой подачей наружного воздуха с низким влагосодержанием и/
или холодильной машиной (в режиме охлаждения).
Охлаждение. Вентустановка может кондиционировать воздух с помощью встроенной холодильной
машины, в том числе с дополнительным водоохлаждаемым или выносным конденсатором, а также
управлять внешним ККБ.
Нагрев с рекуперацией. Вентиляционная установка имеет двухступенчатую систему рекуперации
тепла: противоточный рекуператор и тепловой насос. Пластинчатый полипропиленовый рекуператор с тепловой эффективностью 60%…90% (в зависимости от модели и исполнения) специально
разработан для эксплуатации в условиях агрессивной среды. При необходимости воздух догревается водяным калорифером или тепловым насосом.
Переключение Рабочего / Дежурного режимов. Вентустановка может работать в одном из двух
режимов: Рабочем, когда в бассейне есть люди, и Дежурном, когда бассейн не эксплуатируется.
В Дежурном режиме прекращается подача наружного воздуха и снижается скорость вентиляторов,
уменьшая уровень шума и энергопотребление. Благодаря использованию вентиляторов серии EC
достигается максимальная экономия энергии. Переключать режимы можно вручную с пульта или
выключателя (как свет), по таймеру или датчику движения.
CAV режим. Вентустановка поддерживает постоянный расход притока и вытяжки. При загрязнении фильтров расход воздуха и баланс приток-вытяжка не изменяются.
Воздушное отопление. Позволяет с высокой точностью поддерживать температуру воздуха с помощью как водяного нагревателя, так и теплового насоса – это существенно снижает испарение
воды, предотвращает конденсацию влаги и возможность охлаждения воздуха ниже температуры
воды.
А также автоматический сдвиг уставки температуры воздуха в помещении в зависимости от температуры воды (опция), автоматический сдвиг уставки влажности воздуха в помещении в зависимости от времени года, возможность работы с конденсационным котлом и другие функции
для экономии энергии.
АЛГОРИТМЫ РАБОТЫ ВЕНТУСТАНОВКИ

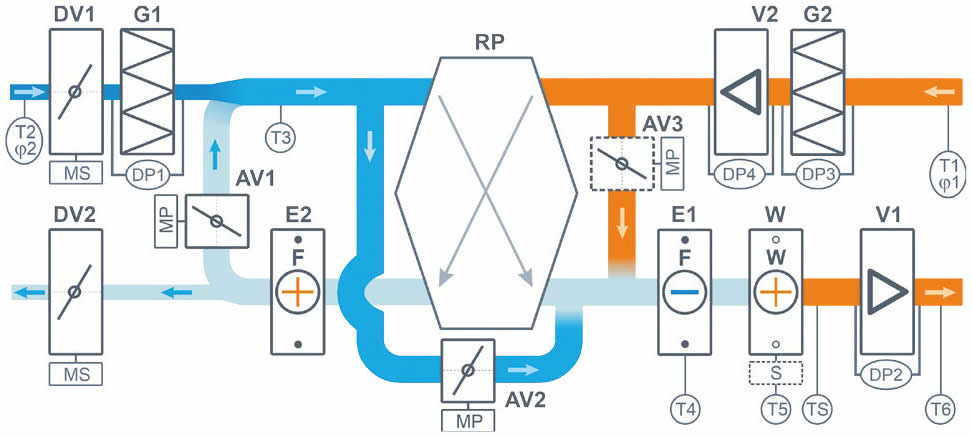

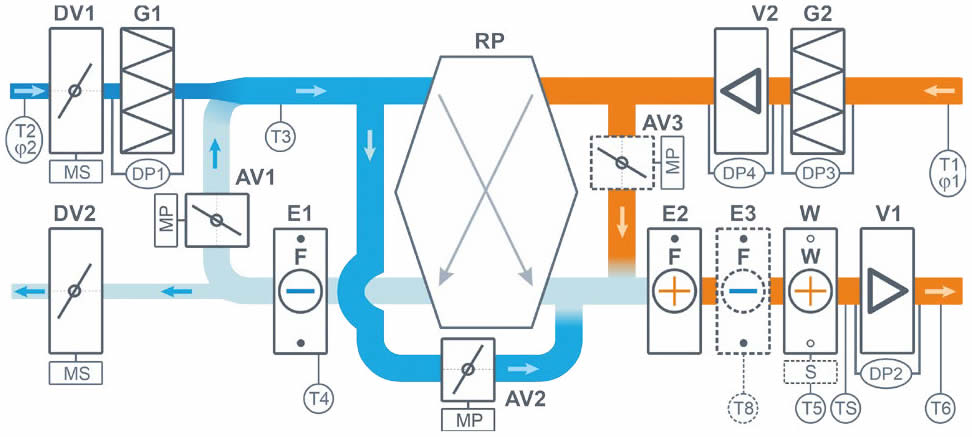

ПРЯМОТОК (100% ПОДАЧА НАРУЖНОГО ВОЗДУХА)
для всех установок со встроенным охладителем (серии Cool) или с опциями СН, CF/CW, CE/CQ, CXE и CRE.
Внимание! На схемах для упрощения не показаны датчики и другие вспомогательные элементы. Полная структурная схема вентиляционной установки будет приведена в документации.
Если требуется охлаждение и/или осушение воздуха в помещении, включается встроенная холодильная ма-
шина в реверсивном режиме (при наличии опции CH / CE / CQ) или же внешний ККБ/чиллер (при наличии
опции CF / CW).
В рабочем режиме вентустановка переходит на прямоток (100% подачу наружного воздуха), клапаны DV1
и DV2 полностью открыты, клапан AV1 закрыт. Клапан AV3 (при наличии) также закрыт. Вентиляторы пе-
реключаются на заданную максимальную скорость. Рекуператор отключен: в приточном канале открыт
клапан байпаса AV2. Тепловой насос отключен. Подаваемый в помещение воздух охлаждается/осушается
до заданных значений, водяной нагреватель включается по необходимости.
В этот же режим вентустановка переходит в Дежурном режиме, если влажность или температура воздуха
выходят за пределы уставки. Когда температура и влажность воздуха снижаются до заданных значений,
вентустановка возвращается в Дежурный режим без осушения.
Вентустановки с опцией CH при жаркой погоде работают в режиме прямотока с осушением воздуха холо-
дильной машиной, однако если температура воздуха в помещении поднимается выше 32°С, то компрессор
отключается.

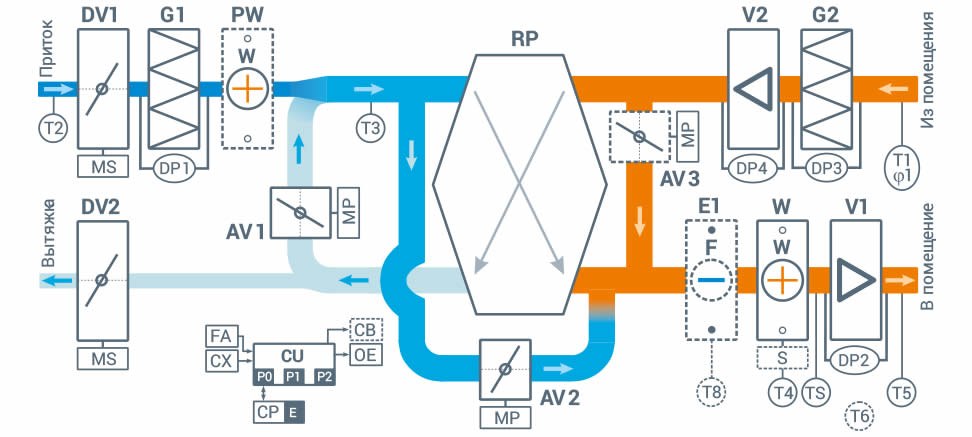

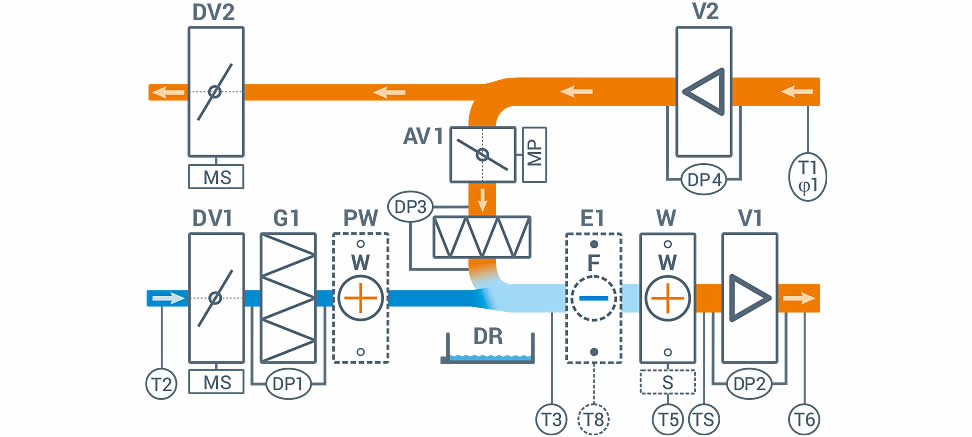

ЧАСТИЧНАЯ РЕЦИРКУЛЯЦИЯ, ОХЛАЖДЕНИЕ И КОНДЕНСАЦИОННОЕ ОСУШЕНИЕ
(ОПЦИЯ SR)
для всех серий с выносным конденсатором, опции CE/CQ, CXE, CF/CW, CRE
Внимание! На схемах для упрощения не показаны датчики и другие вспомогательные элементы. Полная структурная схема вентиляционной установки будет приведена в документации.
При высоком влагосодержании наружного воздуха вентустановка переходит на частичную рециркуляцию,
подавая наружный воздух по санитарным нормам.
Охлаждение и осушение воздуха происходит за счет встроенной холодильной машины, с последующим
нагревом приточного воздуха до заданной температуры. Тепло конденсации выбрасывается в атмосферу
внешним воздушным конденсатором (опции CE / CQ или CXE) или ККБ/чиллером (опции CF / CW). Возможна
частичная утилизация тепла конденсации для нагрева воды в бассейне (опция PH).
СРАВНЕНИЕ СЕРИЙ ECO И POOL
СЕРИЯ
ECO PRO

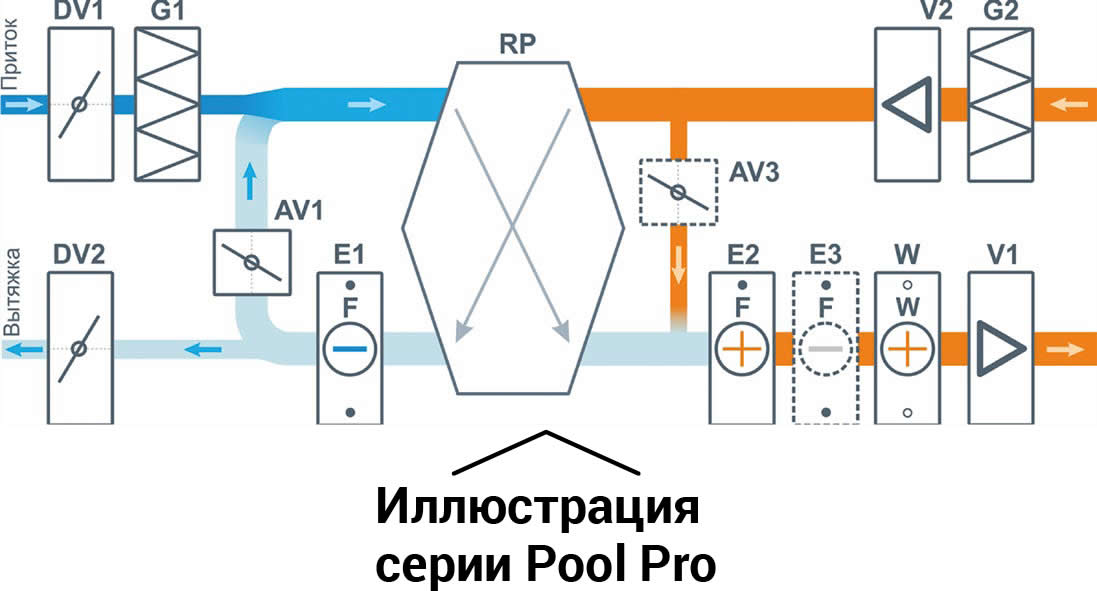

POOL PRO
Процесс обработки воздуха
Прямая рекуперация тепла приточного и вытяжного воздуха
Плавное изменение расхода воздуха
в рабочем режиме, дежурный режим
Постоянная производитель- ность, переключение рабочий / дежурный режим
Холодопроизво- дительность (опция) / охлаждение
Переменная, в зависимости от нагрузки, совместима с инверторными ККБ
Постоянная, встроенная холодильная
машина или ККБ старт / стоп
Ассимиляционное осушение
Точный расчет и поддержание
требуемого расхода наружного воздуха
по ID-диаграмме
Подача наружного воздуха
по требованию, в зависимости
от влажности
Компрессоры
Спиральные компрессоры Digital Scroll
Старт / стоп
Опция WT — коррекция температуры воздуха по температуре воды
Штатно
Опция
Гарантия
5 лет
3 года
ПРЕМИАЛЬНАЯ ВЕНТИЛЯЦИЯ ДЛЯ БАССЕЙНА ПОД КЛЮЧ
ВЕНТИЛЯЦИЯ ОБЕСПЕЧИТ:
Контроль влажности Вентиляция удаляет избыточную влагу,
предотвращая образование конденсата
на стенах, потолке и окнах, что защищает
от плесени, грибка и разрушения материалов.
Высокое качество воздуха Система удаляет запахи и вредные вещества,
такие как хлор, и обеспечивает достаточный
приток свежего воздуха для комфортного
дыхания посетителей.
Защиту конструкций Вентиляция предотвращает разрушение строительных
материалов, вызванное постоянной высокой
влажностью и конденсатом, продлевая
срок службы здания.
Комфортные условия Поддерживает оптимальный микроклимат,
что важно для самочувствия людей,
особенно при нахождении
в помещении без одежды.
Поддержание чистоты воды Эффективная вентиляция способствует поддержанию чистоты и качества воды в бассейне.
ЭТАПЫ РАБОТ И ОПЛАТЫ
Шаг 1
Оплата стоимости оборудования и материала
Приобретаем всё необходимое для начала работ
Шаг 2
50% стоимости монтажных работ
Оплата осуществляется в течение трех дней с момента начала выполнения работ
Шаг 3
45% стоимости монтажных работ
Оплата производится после завершения черновой стадии монтажа
Шаг 4
Оставшаяся часть стоимости работ
Данная оплата производится после завершения всех монтажных работ
МЫ ПОДОБРАЛИ ДЛЯ ВАС 4 ВИДА ПРИТОЧНО-ВЫТЯЖНЫХ УСТАНОВОК ДЛЯ БАССЕЙНА.
Кликнув по одной из картинок ниже, вы сможете ознакомиться описанием того или иного семейства ПВУ. Однако просим Вас учитывать, что правильный подбор установки зависит, как-то: от количества людей регулярно посещающих бассейн, площади зеркала воды, утеплённости здания и многих иных факторов. Его может сделать только опытный специалист нашей компании после получения всех необходимых данных об объекте и проведения инженерных расчетов. При подаче заявки на сайте инженер компании «ИнжКомСтрой» приедет на замер бесплатно!

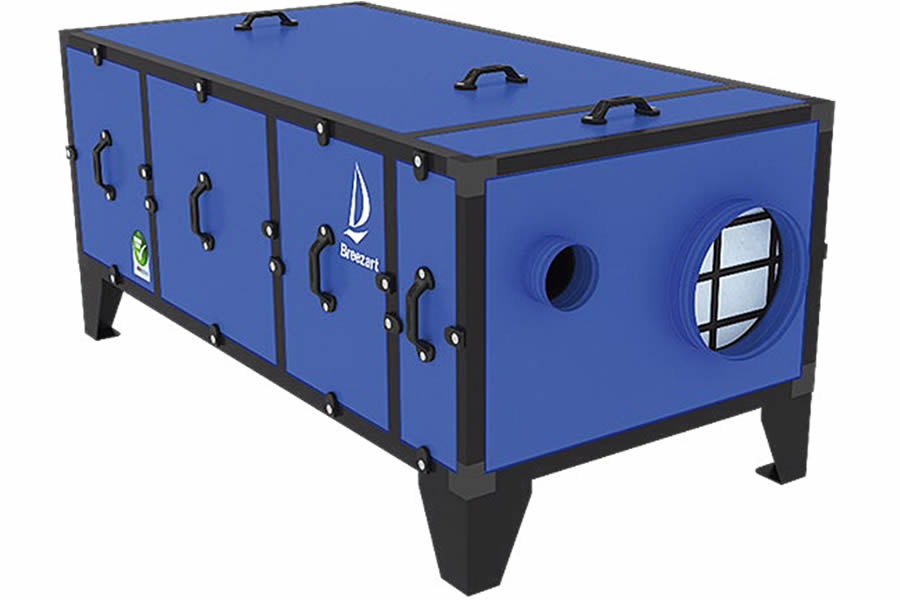

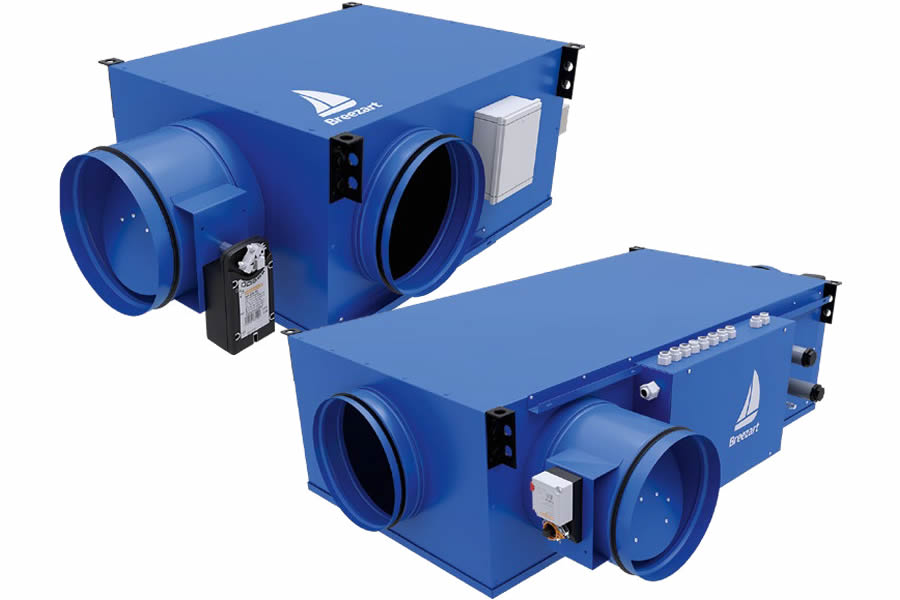

Приточно-вытяжная вентиляция Breezart для бассейна
как теория воплощается в жизнь — наглядно в видеороликах с наших объектов
Компания “ИнжКомСтрой” проектирует и реализует проекты систем вентиляции и кондиционирования на самых разных объектах: от квартир до крупных промышленных цехов.
Все эти проекты требуют большой ответственности вне зависимости от сложности их реализации.
Но особую нишу в нашей работе занимают проекты НЕТИПИЧНЫЕ, когда требуется проявить не только профессионализм, но и творческую смекалку.
Об одном из них и пойдёт речь в наших видео.
При расчёте параметров приточно-вытяжной вентиляции необходимо учесть много условий, которые для каждого объекта сугубо индивидуальны. Это влажность, температура воздуха в разные периоды года и многие другие факторы. Особенно это актуально при расчёте вентиляции для бассейна.
О том как мы установили приточно-вытяжную вентиляцию Breezart для бассейна в коттеджном посёлке Подмосковья продолжаем рассказывать во второй части.
